Sprawny przekaźnik w samochodzie decyduje o tym, czy działa rozrusznik, pompa paliwa, wentylator chłodnicy albo światła. Pokażę, jak sprawdzić przekaźnik w praktyce: od szybkiej kontroli wizualnej, przez pomiar miernikiem, aż po test na stole z zasilaniem 12 V. Dodam też, jak odróżnić awarię samego elementu od problemu w instalacji, bo to właśnie na tym najczęściej traci się czas.

Najkrótsza droga do pewnej diagnozy

  • Zacznij od identyfikacji typu przekaźnika: 4-pinowy, 5-pinowy albo wersja z diodą.
  • Najpierw sprawdź wizualnie styki, obudowę i gniazdo, bo korozja i przypalenia często mówią więcej niż sam miernik.
  • Pomiar cewki robisz między pinami sterującymi, zwykle 85 i 86, a styków roboczych między 30 i 87 lub 30 i 87a.
  • Dobry test to nie tylko kliknięcie, ale też realne przejście prądu pod obciążeniem.
  • Jeśli przekaźnik działa na stole, a w aucie nie, problem zwykle leży w zasilaniu, masie albo gnieździe.
  • Do bezpiecznej diagnostyki wystarczy multimetr, kawałek przewodu i zasilanie 12 V z bezpiecznikiem w linii.

Co naprawdę sprawdzasz w przekaźniku

Przekaźnik to po prostu elektryczny przełącznik sterowany cewką. Gdy na cewkę trafia napięcie, wewnętrzny styk zamyka albo przełącza obwód mocy. W samochodzie ta różnica ma znaczenie, bo przekaźnik nie zasila bezpośrednio tylko „drobnych” odbiorników. Często pracuje przy prądach, których zwykły włącznik w kabinie nie powinien nawet widzieć.

W praktyce spotkasz najczęściej dwa układy: 4-pinowy i 5-pinowy. Czteropinowy ma zwykle styk normalnie otwarty, czyli po podaniu napięcia na cewkę łączy piny 30 i 87. Pięciopinowy dodatkowo ma 87a, czyli styk normalnie zamknięty. To ważne, bo błędne założenie typu „każdy przekaźnik działa tak samo” bardzo szybko prowadzi do złych wniosków.

Pin Rola Co powinno się dziać
30 Styk wspólny Najczęściej zasilanie wchodzące do przekaźnika
87 Styk NO Łączy się z 30 po zadziałaniu cewki
87a Styk NC Łączy się z 30, gdy przekaźnik nie jest wzbudzony
85 Cewka Zwykle masa lub minus sterujący
86 Cewka Zwykle plus sterujący

W części przekaźników dochodzi jeszcze dioda gasząca przepięcia. To mały element, który chroni elektronikę auta, ale wymaga poprawnej polaryzacji. Jeśli jest dioda, zamiana 85 z 86 może sprawić, że przekaźnik nie zadziała albo zadziała nieprawidłowo. Z tego powodu zawsze patrzę na nadruk na obudowie, a nie tylko na kolor przewodów. To prowadzi prosto do najważniejszej rzeczy: najpierw trzeba wiedzieć, z jakim typem przekaźnika ma się do czynienia.

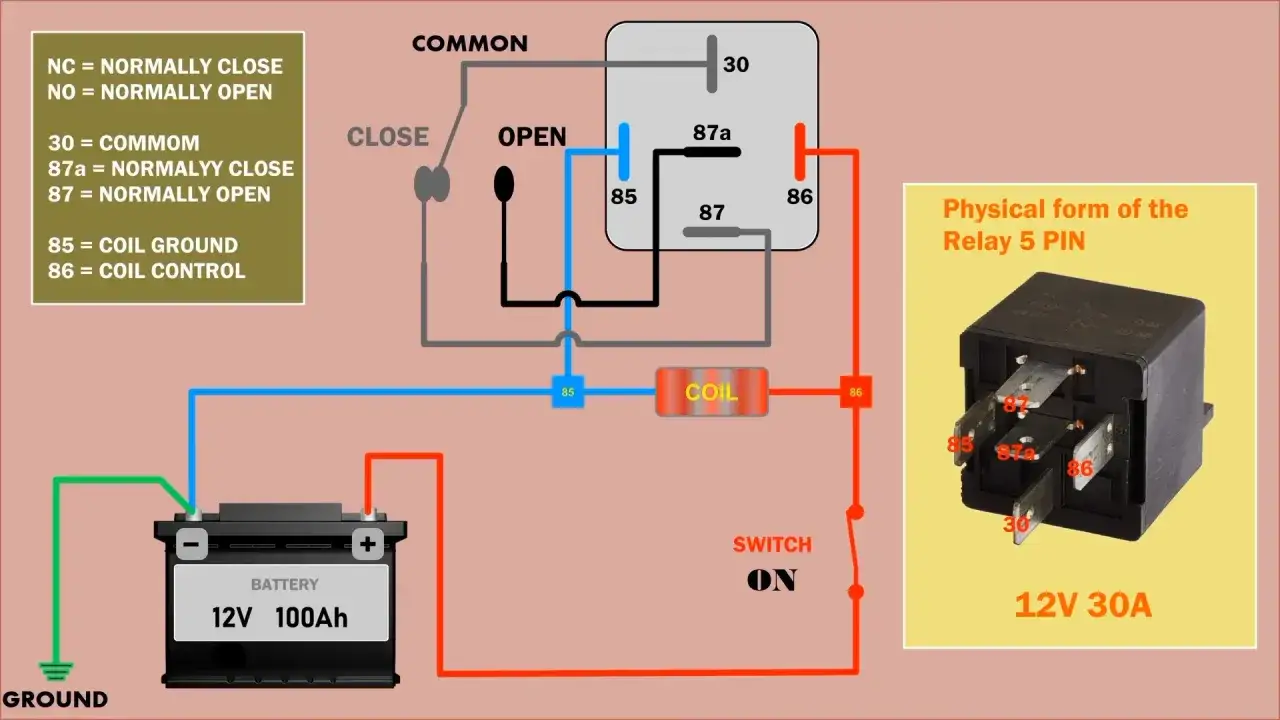

Schemat pokazuje, jak sprawdzić przekaźnik 12V 30A, podłączając go do akumulatora i przełącznika.

Jak rozpoznać piny i typ przekaźnika

Na obudowie przekaźnika zwykle znajdziesz schemat albo numerację wyprowadzeń. I to jest punkt wyjścia, którego nie warto omijać. Ja zawsze robię krótką identyfikację: sprawdzam liczbę pinów, odczytuję oznaczenia i porównuję je z gniazdem w aucie. To oszczędza czas, bo w praktyce wiele „uszkodzonych” przekaźników okazuje się po prostu źle zrozumianych.

Jeżeli nie masz schematu pod ręką, zwróć uwagę na trzy rzeczy: liczbę styków, obecność nadruku 87a oraz to, czy w obudowie widać symbol diody albo rezystora. Dioda oznacza, że cewka ma polaryzację. Rezystor jest mniej wymagający, ale też nie zwalnia z ostrożności. W autach to ważne zwłaszcza przy przekaźnikach od rozrusznika, pompy paliwa, wentylatora i świateł, bo właśnie tam błędna diagnoza najczęściej kończy się niepotrzebną wymianą części.

Jeśli przekaźnik jest w skrzynce bezpieczników, nie ufaj samemu położeniu wtyku. W praktyce bywa tak, że dwa modele wyglądają podobnie, ale mają inne przypisanie pinów lub inny układ wewnętrzny. Dlatego ja traktuję gniazdo tylko jako pomoc, a nie dowód. Dopiero po takim rozpoznaniu przechodzę do pomiarów. Następny krok to już miernik i kilka prostych testów, które dają dużo bardziej pewny obraz sytuacji.

Sprawdzenie miernikiem krok po kroku

Multimetr to najpewniejsze narzędzie do wstępnej diagnostyki. Nie musi być drogi, ale powinien pozwalać mierzyć rezystancję i test ciągłości. Ja zwykle zaczynam od cewki, a dopiero potem przechodzę do styków roboczych. Taki układ działa najlepiej, bo od razu pokazuje, czy problem dotyczy sterowania, czy samego przełączania obciążenia.

1. Zmierz cewkę

Ustaw miernik na pomiar oporu i przyłóż sondy do pinów 85 i 86. W sprawnym przekaźniku powinieneś dostać odczyt wskazujący na ciągłość uzwojenia, a nie nieskończoność albo zwarcie. Jeśli miernik pokazuje przerwę, cewka mogła się spalić. Jeśli pokazuje niemal 0 omów, też jest źle, bo to sugeruje zwarcie. W autowych przekaźnikach 12 V nie szukam jednej „magicznej” wartości, tylko rozsądnego wyniku zgodnego z dokumentacją lub typem elementu.

2. Sprawdź styki bez zasilania

Bez podanego napięcia styk 30-87 w przekaźniku normalnie otwartym powinien być rozwarty, czyli miernik nie powinien pokazać przejścia. W 5-pinowym przekaźniku sytuacja zależy od tego, czy mierzysz 30-87, czy 30-87a. To właśnie tutaj najłatwiej pomylić sprawny element z uszkodzonym. Jeśli testujesz 30-87a, to bez wzbudzenia cewki przejście powinno być obecne. Jeżeli testujesz 30-87, nie powinno go być.

Przeczytaj również: P0300 Ford - Co oznacza i jak zdiagnozować wypadanie zapłonu?

3. Oceń opór styków po wzbudzeniu

Po podaniu napięcia na cewkę styk 30-87 powinien się zamknąć. Wtedy na mierniku szukam bardzo małego oporu albo sygnału ciągłości. Jeżeli cewka klika, ale styk nadal nie przewodzi, przekaźnik jest podejrzany. To jest częsty scenariusz: mechanika działa, ale styki są wypalone, zabrudzone albo nadtopione. I właśnie dlatego samo „słychać kliknięcie” nie wystarcza jako dowód sprawności.

Wynik pomiaru Co zwykle oznacza
Przerwa między 85 i 86 Uszkodzona cewka albo zły typ przekaźnika
Przejście między 30 i 87 bez zasilania Styk sklejony lub przekaźnik nie ten typ
Brak przejścia po wzbudzeniu cewki Wypalone styki, uszkodzenie mechaniczne albo zła polaryzacja
Przejście między 30 i 87a bez wzbudzenia To zachowanie prawidłowe dla przekaźnika ze stykiem NC

Po takim pomiarze zwykle wiem już, czy element ma problem wewnętrzny. Jeśli wynik nadal nie jest jednoznaczny, przechodzę do testu na stole z zasilaniem 12 V, bo on najczęściej rozstrzyga sprawę bez zgadywania.

Test zasilaniem 12 V i szybki test obejściowy

Najbardziej praktyczny test robię poza samochodem. Podaję na cewkę napięcie 12 V z bezpiecznikiem w linii i słucham, czy przekaźnik wyraźnie klika. Równocześnie sprawdzam, czy styki robocze faktycznie się zamykają. To ważne, bo klik może być pozornie poprawny, a kontakt pod obciążeniem i tak nie zadziała.

Do takiego testu wystarczy akumulator, zasilacz warsztatowy albo sprawny zasilacz 12 V. Ja zawsze dodaję bezpiecznik 5-10 A na przewodzie testowym. To niewielki koszt ostrożności, a potrafi uratować instalację przed zwarciem. Jeśli przekaźnik ma diodę, pilnuję biegunowości: plus i minus nie są już wtedy obojętne.

Po wzbudzeniu cewki mierzę jeszcze raz przejście między 30 i 87. Dobry przekaźnik powinien zewrzeć te piny bez dużego oporu. Jeśli masz przekaźnik 5-pinowy, możesz dodatkowo sprawdzić, czy po odłączeniu zasilania styk wraca do 87a. Ten prosty cykl pokazuje nie tylko, czy urządzenie „żyje”, ale też czy wraca do właściwej pozycji. I właśnie to odróżnia test fachowy od zwykłego „wydaje mi się, że działa”.

W aucie można wykonać jeszcze szybki test obejściowy, czyli krótkie zmostkowanie 30 i 87. Robię to tylko wtedy, gdy dokładnie wiem, który obwód zasilam i mam kontrolę nad zabezpieczeniem. To dobry sposób, żeby sprawdzić, czy odbiornik działa bez udziału przekaźnika. Jeśli po mostkowaniu wszystko rusza, a po wpięciu przekaźnika już nie, diagnoza jest mocna. Jeśli nie rusza, problem leży dalej w instalacji albo w samym odbiorniku. Z tego miejsca naturalnie przechodzi się do rozróżnienia, gdzie dokładnie siedzi usterka.

Jak odróżnić uszkodzony przekaźnik od problemu instalacji

To dla mnie najważniejsza część całej diagnostyki. Wielu kierowców wymienia przekaźnik, a po chwili okazuje się, że winne były utlenione styki w gnieździe, przepalony bezpiecznik albo brak sygnału sterującego. Dlatego zawsze patrzę szerzej niż tylko na sam element.

Objaw Najbardziej prawdopodobna przyczyna Co sprawdzić jako pierwsze
Brak kliknięcia Brak zasilania cewki, uszkodzona cewka, zła polaryzacja Napięcie na 85/86, bezpiecznik, sterowanie z ECU lub włącznika
Jest kliknięcie, ale odbiornik milczy Wypalone styki, uszkodzone gniazdo, przerwany obwód za przekaźnikiem Przejście 30-87, stan pinów w kostce, przewody i masa
Działa tylko po stuknięciu Zużycie mechaniczne albo nadpalone styki Test na stole, oględziny obudowy i styków
Przekaźnik grzeje się wyraźnie Przeciążenie, zły styk, zbyt duży pobór prądu w obwodzie Pobór prądu odbiornika, stan gniazda, oporność połączeń
Bezpiecznik pali się po włożeniu przekaźnika Zwarcie w obwodzie, źle podłączony przekaźnik, uszkodzona instalacja Pinout, ciągłość przewodów, izolacja przewodów, odbiornik końcowy

Jeśli przekaźnik działa poza autem, a w aucie nie, nie szukam winy w nim samym. Wtedy skupiam się na gnieździe, przewodach i sterowaniu. Jeżeli natomiast już na stole zachowuje się źle, wymiana ma sens. Ta różnica wydaje się oczywista, ale w praktyce właśnie przez jej pominięcie powstaje najwięcej zbędnych zakupów. Zanim jednak uznasz temat za zamknięty, warto jeszcze wyłapać kilka błędów, które zniekształcają wynik testu.

Czego nie robić przy diagnostyce

Najczęstszy błąd to testowanie „na czuja”. Samo kliknięcie nie oznacza jeszcze, że przekaźnik przewodzi pod obciążeniem. Drugi klasyk to pomiar bez sprawdzenia schematu. Jeśli pomylisz 87 z 87a albo zamienisz 85 z 86 w przekaźniku z diodą, możesz dojść do fałszywego wniosku, że element jest uszkodzony.

  • Nie testuj przekaźnika bez znajomości numeracji pinów.
  • Nie zakładaj, że każdy 5-pinowy działa tak samo jak 4-pinowy.
  • Nie podawaj zasilania bez zabezpieczenia przewodu testowego.
  • Nie oceniaj elementu wyłącznie po kliknięciu.
  • Nie ignoruj śladów przypalenia w gnieździe, bo one potrafią symulować awarię przekaźnika.
  • Nie wyciągaj wniosków z jednego pomiaru, jeśli auto zachowuje się inaczej na zimno i na ciepło.

W praktyce dochodzi jeszcze jeden problem: przekaźnik może być częściowo sprawny. To znaczy, że cewka działa, styk też czasem przewodzi, ale pod obciążeniem kontakt jest niestabilny. Taki element potrafi „oszukiwać” mechanika przez kilka dni. Dlatego przy podejrzeniu awarii patrzę również na odbarwienia obudowy, luz w pinach i stan sprężynującego styku. To drobiazgi, ale właśnie one często zdradzają realną usterkę. Po takich obserwacjach zostaje już ostatni krok: decyzja, czy wymieniać sam przekaźnik, czy szukać dalej.

Co jeszcze sprawdziłbym, zanim kupisz nowy element

Gdy przekaźnik nadal wzbudza wątpliwości, nie kończę diagnostyki na samym pudełku z numerem części. Sprawdzam jeszcze gniazdo w skrzynce bezpieczników, stan konektorów i ewentualne ślady przegrzania. W samochodach z większą ilością elektroniki problem bywa banalny: zaśniedziały styk robi dokładnie taki sam bałagan jak uszkodzony przekaźnik.

Warto też upewnić się, że zamiennik ma właściwe parametry prądowe i identyczny układ pinów. Jeśli oryginał obsługiwał obciążenie 30 A, nie traktuję słabszego odpowiednika jako dobrego „na próbę”. Krótkotrwały eksperyment może zadziałać, ale nie daje pewności pod obciążeniem i przy temperaturze roboczej. To szczególnie ważne przy przekaźnikach od wentylatora chłodnicy, pompy paliwa czy świateł, czyli tam, gdzie obciążenie nie jest symboliczne.

Moje praktyczne podejście jest proste: najpierw identyfikacja, potem miernik, następnie test 12 V, a na końcu ocena całego obwodu. Taki układ pozwala szybko odpowiedzieć, czy problem leży w samym przekaźniku, czy w instalacji auta. I właśnie to jest najcenniejsze przy diagnostyce: nie wymieniać części na ślepo, tylko dojść do przyczyny jednym logicznym ciągiem sprawdzeń.

FAQ - Najczęstsze pytania

Sprawdź nadruk na obudowie i liczbę wyprowadzeń. W 5-pinowym przekaźniku pojawia się dodatkowy pin 87a, czyli styk normalnie zamknięty. Jeśli na obudowie widać symbol diody, trzeba zachować polaryzację 85 i 86, bo zamiana biegunów może zablokować działanie.

Najpierw zmierz cewkę między 85 i 86 - powinieneś widzieć ciągłość, a nie przerwę albo zwarcie. Potem sprawdź styki 30 i 87 bez zasilania, a po podaniu 12 V zobacz, czy połączenie się zamyka. W przekaźniku 5-pinowym 30 i 87a powinno mieć przejście bez wzbudzenia cewki.

Sam klik oznacza tylko, że cewka działa. Jeśli po wzbudzeniu styk 30 i 87 nie przewodzi, styki mogą być wypalone albo problem leży w gnieździe. Gdy przekaźnik działa na stole, a w aucie nie, warto szukać usterki w zasilaniu, masie, bezpieczniku albo kostce.

Podaj 12 V na cewkę przez przewód z bezpiecznikiem 5-10 A i sprawdź, czy przekaźnik wyraźnie klika. Równocześnie zmierz przejście między 30 i 87, a w wersji 5-pinowej sprawdź też powrót do 87a po odłączeniu zasilania. Jeśli przekaźnik ma diodę, pilnuj biegunowości.
