Jak sprawdzić czujnik ABS - Diagnostyka krok po kroku

Układ ABS można zdiagnozować szybko, ale tylko wtedy, gdy idzie się po śladach, a nie wymienia części na chybił trafił. Pokażę, jak sprawdzić czujnik ABS bez zgadywania, od pierwszych objawów przez prostą kontrolę wiązki aż po pomiar sygnału i ocenę, czy winny jest sam czujnik, łożysko, pierścień impulsowy czy instalacja. To praktyczny poradnik dla kierowcy, który chce rozumieć problem, a nie tylko skasować kontrolkę.

Co naprawdę oznacza awaria czujnika ABS

Czujnik prędkości obrotowej koła to element, który przekazuje sterownikowi informację o tym, jak szybko obraca się każde koło. Z tego sygnału korzysta nie tylko ABS, ale też ESP i często ASR, więc usterka jednego czujnika potrafi rozbroić kilka systemów naraz. W praktyce nie zawsze psuje się sam sensor. Często problemem jest przewód, zaśniedziała kostka, uszkodzony pierścień magnetyczny albo zbyt duży luz łożyska.

W starszych autach spotyka się czujniki pasywne, które generują sygnał indukcyjny. W nowszych częściej pracują czujniki aktywne z własnym zasilaniem i elektronicznym przetwarzaniem sygnału. To ważne, bo od typu czujnika zależy sposób pomiaru. Ja zawsze zaczynam od identyfikacji konstrukcji, a dopiero potem biorę miernik do ręki. Dzięki temu nie robię testu, który z góry prowadzi do błędnych wniosków.

Jeśli auto ma pierścień magnetyczny zintegrowany z łożyskiem, sam czujnik może być tylko częścią większego problemu. W takiej sytuacji nie wystarczy wymienić małego elementu przy zwrotnicy, bo źródło usterki siedzi głębiej. To właśnie dlatego dobra diagnoza oszczędza czas, pieniądze i późniejsze poprawki.

Objawy, które najczęściej wskazują na problem

Najbardziej oczywisty sygnał to kontrolka ABS, ale na tym lista się nie kończy. W wielu autach razem z nią zapala się ESP albo ASR, a czasem znika funkcja wspomagania hamowania na śliskiej nawierzchni. Sterownik zapisuje też kod błędu, jednak sam kod nie mówi jeszcze, czy winny jest czujnik, wiązka, czy mechanika koła.

• Kontrolka ABS lub ESP świeci stale - najczęstszy objaw, ale nie najbardziej precyzyjny.
• System działa tylko chwilowo - błąd pojawia się po ruszeniu, po skręcie albo po rozgrzaniu auta.
• Jedno koło pokazuje dziwne wartości w danych bieżących - prędkość skacze, zanika albo zostaje na zerze.
• ABS włącza się zbyt wcześnie albo za późno - to bywa skutkiem błędnego odczytu z jednego koła.
• Po myciu, deszczu lub jeździe po dziurach problem wraca - wtedy często winne są przewody, złącza albo luz w piastach.

Ważna rzecz: nie zakładaj, że świecąca kontrolka oznacza natychmiastową wymianę czujnika. Najpierw trzeba ustalić, czy sygnał naprawdę ginie, czy tylko jest zakłócany. To prowadzi prosto do diagnostyki, która daje odpowiedź zamiast domysłów.

Weryfikacja czujnika ABS krok po kroku

Ja zaczynam od prostych rzeczy, bo one najczęściej prowadzą do sedna. Jeśli sam sprawdzasz auto przy kołach, warto założyć pokrowiec ochronny na fotel i mieć pod ręką czystą szmatkę, bo błoto z nadkoli i smar z przewodów bardzo łatwo trafiają do kabiny. Do samej diagnostyki przydadzą się: tester OBD, multimetr, latarka, szczotka druciana, preparat do styków oraz podnośnik z podporami.

Najpierw odczytaj błędy i dane bieżące

1. Podłącz tester i odczytaj pamięć usterek z modułu ABS/ESP.
2. Zapisz, które koło jest wskazane w błędzie, ale nie traktuj tego jako wyroku.
3. Wejdź w dane bieżące i porównaj prędkość wszystkich kół podczas powolnej jazdy.
4. Sprawdź, czy jedno koło nie gubi sygnału przy niskiej prędkości albo podczas skrętu.
5. Skasuj błąd dopiero po wstępnym sprawdzeniu, nie na początku.

Jeśli jedno koło pokazuje 0 km/h mimo jazdy albo wyraźnie odbiega od pozostałych, masz mocny trop. To jeszcze nie dowód na uszkodzony czujnik, ale już sygnał, że warto wejść głębiej.

Obejrzyj przewód, wtyczkę i okolice piasty

Na tym etapie szukam rzeczy banalnych, ale bardzo częstych: przetarć przewodu przy zwrotnicy, pękniętej izolacji, zaśniedziałej kostki, błota w gnieździe i śladów po uderzeniu. Wiele usterek pojawia się na odcinku, który pracuje przy skręcie koła, więc przewód potrafi pękać wewnętrznie i wyglądać dobrze tylko z zewnątrz.

• Sprawdź, czy przewód nie jest naciągnięty lub skręcony.
• Oceń, czy wtyczka siedzi pewnie i nie ma zielonego nalotu na pinach.
• Poszukaj śladów tarcia o nadkole, wahacz lub osłonę hamulca.
• Oczyść okolice czujnika, ale nie wciskaj brudu głębiej do gniazda.

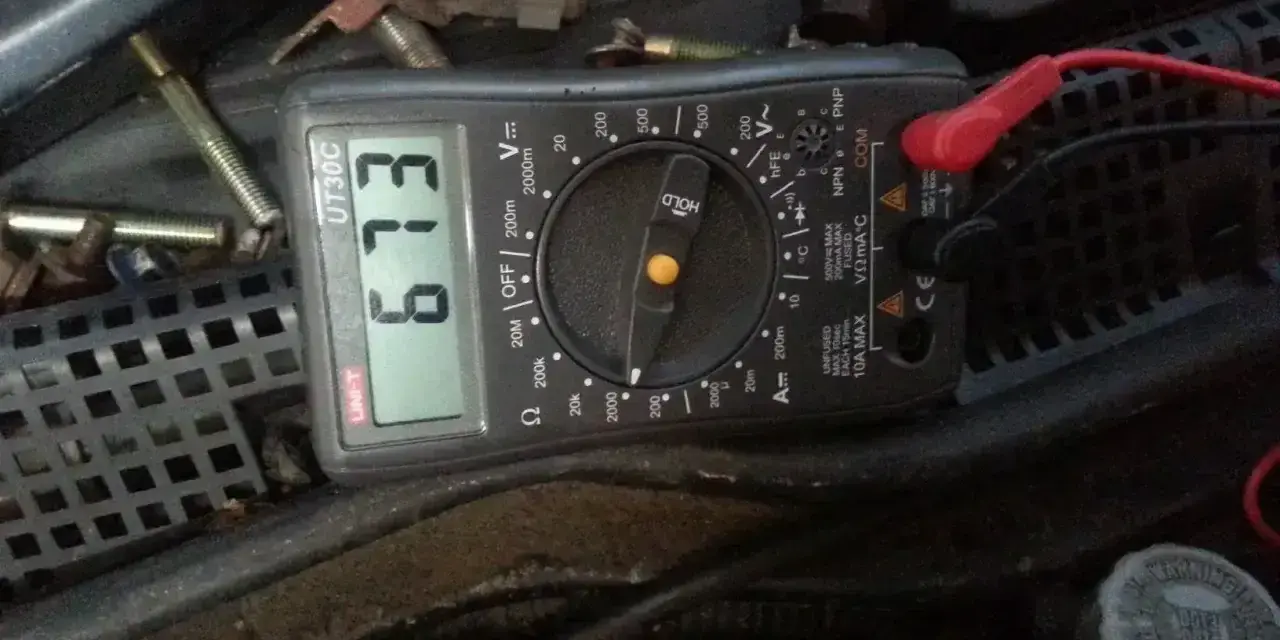

Zmierz zasilanie i sygnał

Tu zaczyna się prawdziwa diagnostyka. Przy czujniku pasywnym można sprawdzić zmianę napięcia generowaną podczas obracania kołem, a przy aktywnym trzeba najpierw potwierdzić zasilanie i masę, a dopiero potem obserwować sygnał. Jeśli masz oscyloskop, odczyt jest dużo pewniejszy niż sam multimetr. Bez oscyloskopu można dojść do wniosku roboczego, ale nie zawsze do pełnej pewności.

Przy ręcznym obracaniu koła szukam reakcji sygnału. Jeśli nic się nie zmienia, a przewód i złącze są w porządku, podejrzenie pada na czujnik albo pierścień impulsowy. Gdy sygnał znika tylko przy skręcie kierownicy, często winna jest wiązka w miejscu największej pracy mechanicznej.

Przeczytaj również: Jak ocieplić przyczepę kempingową i uniknąć utraty ciepła?

Sprawdź mechanikę koła, zanim uznasz czujnik za winny

To jest fragment, który wielu pomija, a potem wymieniają czujnik dwa razy. Luz łożyska, uszkodzony pierścień magnetyczny, zbyt duży brud na wieńcu albo niewłaściwy rozmiar opony potrafią zakłócić odczyt. Jeśli koło ma wyraźny luz, najpierw napraw mechanikę, bo nowy czujnik niewiele pomoże.

Dobry wynik daje też porównanie lewej i prawej strony tej samej osi. Gdy jedna strona pokazuje stabilny sygnał, a druga nie, łatwiej odróżnić awarię lokalną od problemu z instalacją. To właśnie ta metoda najczęściej oszczędza niepotrzebnej wymiany części.

Czym różni się test czujnika pasywnego od aktywnego

To rozróżnienie jest kluczowe, bo od niego zależy cały test. Czujnik pasywny działa jak generator i można odczytać z niego sygnał indukcyjny. Czujnik aktywny dostaje zasilanie ze sterownika i dopiero wtedy wysyła sygnał. Jeśli pomylisz te dwa typy, możesz uznać sprawny element za uszkodzony albo odwrotnie.

Najprościej mówiąc: przy pasywnym czujniku szukasz generowanego sygnału, a przy aktywnym sprawdzasz, czy elektronika w ogóle ma z czego pracować i czy poprawnie wysyła informację. To dlatego sam pomiar oporu nie zamyka tematu, szczególnie w nowszych autach.

Co jeszcze potrafi udawać uszkodzony czujnik

W praktyce najwięcej fałszywych tropów daje mechanika koła i instalacja elektryczna. Na pierwszy plan wysuwają się rzeczy, które wyglądają niegroźnie, ale potrafią wywołać dokładnie takie same objawy jak padnięty sensor.

• Uszkodzony pierścień impulsowy - pęknięty, zabrudzony lub skorodowany pierścień daje błędny odczyt.
• Luz łożyska - zmienia odległość między czujnikiem a elementem pomiarowym i rozjeżdża sygnał.
• Przerwany przewód wewnątrz izolacji - szczególnie przy miejscach, które pracują przy skręcie koła.
• Zaśniedziałe złącza - kontakt bywa dobry na postoju, a gubi się pod obciążeniem albo przy wilgoci.
• Różne ciśnienie lub rozmiar opon - sterownik widzi inne prędkości kół i może uznać to za błąd.
• Słaby akumulator albo problem z zasilaniem - niskie napięcie potrafi zaburzyć pracę elektroniki i fałszować diagnostykę.

Jeśli problem pojawia się po myciu auta, po deszczu albo po mocnym skręcie, ja od razu podejrzewam przewód lub złącze. Gdy błąd wraca po każdym ruszeniu z miejsca, częściej winny jest pierścień, czujnik albo zasilanie modułu.

Kiedy wymienić element, a kiedy naprawić przyczynę

Wymiana ma sens wtedy, gdy test potwierdza brak sygnału na jednym kole, instalacja jest sprawna, a mechanika piasty nie budzi zastrzeżeń. Jeśli natomiast sygnał znika sporadycznie, pojawia się przy skręcie albo zmienia się po poruszeniu przewodem, naprawiam najpierw wiązkę lub stronę mechaniczną. To zwykle tańsze i daje trwalszy efekt niż sam zakup czujnika.

Orientacyjnie w popularnych autach nowy czujnik kosztuje zwykle od 80 do 250 zł, a w droższych konstrukcjach potrafi kosztować 300 do 800 zł i więcej. Do tego dochodzi robocizna, najczęściej w granicach 100 do 250 zł, oraz diagnostyka, która w niezależnym warsztacie często mieści się w przedziale 100 do 250 zł. Jeśli czujnik jest zintegrowany z łożyskiem albo piastą, koszt całej naprawy rośnie, bo wymieniasz większy zespół.

Po naprawie zawsze kasuję błędy, wykonuję krótką jazdę próbną i obserwuję dane bieżące co najmniej przez kilka kilometrów. Dobrze sprawdzić też kilka mocniejszych hamowań, bo niektóre usterki wracają dopiero pod obciążeniem. Jeśli chcesz podejść do tematu rozsądnie, najpierw diagnoza, potem wymiana, a dopiero na końcu szybkie domykanie naprawy bez potwierdzenia skutku.
